Sechskantschraube vs. Flanschschraube vs. Schlossschraube: So wählen Sie das richtige Befestigungselement für Ihre Anwendung

Wenn Sie schon einmal vor einem Teilebehälter standen und sich fragten, welche Schraube Sie nehmen sollten, sind Sie nicht allein. Sechskantschrauben, Flanschschrauben und Schlossschrauben erfüllen zwar alle die gleiche grundlegende Aufgabe – sie halten Dinge zusammen –, sind aber für ganz unterschiedliche Anwendungsbereiche konzipiert. Wählt man die falsche Schraube, drohen Lockerung, Oberflächenbeschädigung oder eine Beanstandung durch den Prüfer.

Dieser Leitfaden erläutert die wichtigsten Unterschiede zwischen diesen drei Schraubentypen und hilft Ihnen, das passende Befestigungselement für Ihre Anwendung zu finden. Ob für ein Bauprojekt, eine Automobilmontagelinie oder eine Holzwerkstatt – die folgenden Informationen bieten Ihnen eine praktische Grundlage für Ihre Entscheidung.

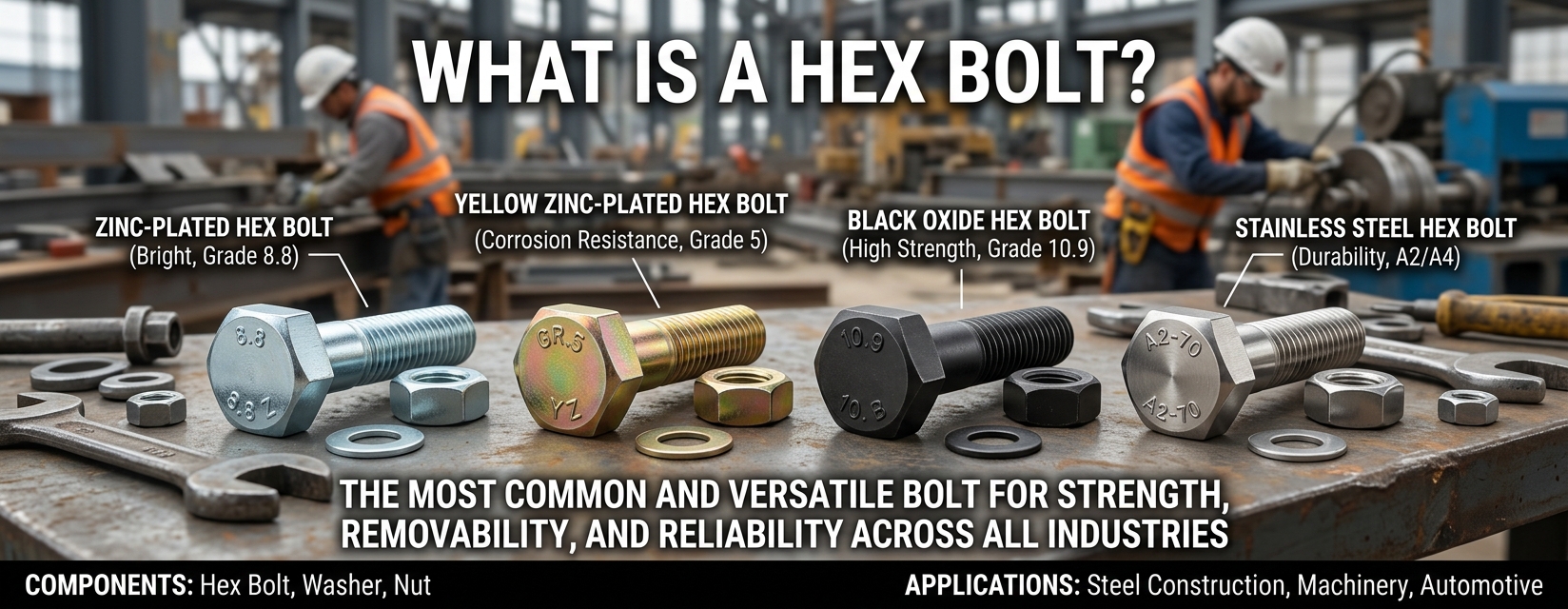

Was ist eine Sechskantschraube?

A Sechskantschraube, Die Sechskantschraube, auch Sechskantkopfschraube genannt, hat einen sechseckigen Kopf, der mit einem Schraubenschlüssel oder einer Stecknuss festgezogen wird. Sie ist die am weitesten verbreitete Schraubenart im Bauwesen, Maschinenbau und in der Automobilindustrie – quasi die Standardwahl, wenn eine stabile, lösbare Verbindung benötigt wird.
Sechskantschrauben werden üblicherweise mit einer Mutter und einer separaten Unterlegscheibe kombiniert. Die Unterlegscheibe sitzt unter dem Schraubenkopf und verteilt die Klemmkraft gleichmäßig auf die Auflagefläche. Diese separate Unterlegscheibe ist wichtig, da sie Flexibilität bietet: Je nach Konstruktion der Verbindung kann man ein anderes Material verwenden, eine Sicherungsscheibe hinzufügen oder sie ganz weglassen. Sie bedeutet aber auch ein zusätzliches Bauteil, das gelagert, gehandhabt und verwaltet werden muss.

1. Sechskantschrauben sind in verschiedenen Festigkeitsklassen und Materialien erhältlich. Gängige Optionen sind:

♠ Kohlenstoffstahl: Noten 4,8, 8,8, 10,9, 12,9 (metrisch) oder Note 2, 5, 8 (SAE)
♠ Edelstahl: A2 (304) und A4 (316) für Korrosionsbeständigkeit
♠Normen: DIN 931/933, ISO 4014/4017, ANSI/ASME B18.2.1

2. Wo Sechskantschrauben am besten geeignet sind:

●Stahl-Stahl-Verbindungen
●Maschinenrahmen und Gerätehalterungen
●Automobilkomponenten, bei denen zukünftige Anpassungen erwartet werden
● Jede Baugruppe, bei der beide Seiten der Verbindung zugänglich sind

Der größte Nachteil ist die Notwendigkeit einer separaten Unterlegscheibe. In Umgebungen mit starken Vibrationen oder bei weichen Materialien kann das Weglassen der Unterlegscheibe zu Oberflächenbeschädigungen oder zum Lösen der Verbindung führen. Und wenn Sie in einem beengten Raum arbeiten, wo keine Unterlegscheibe Platz findet, verteilt eine Sechskantschraube allein die Last nicht ausreichend.

​​

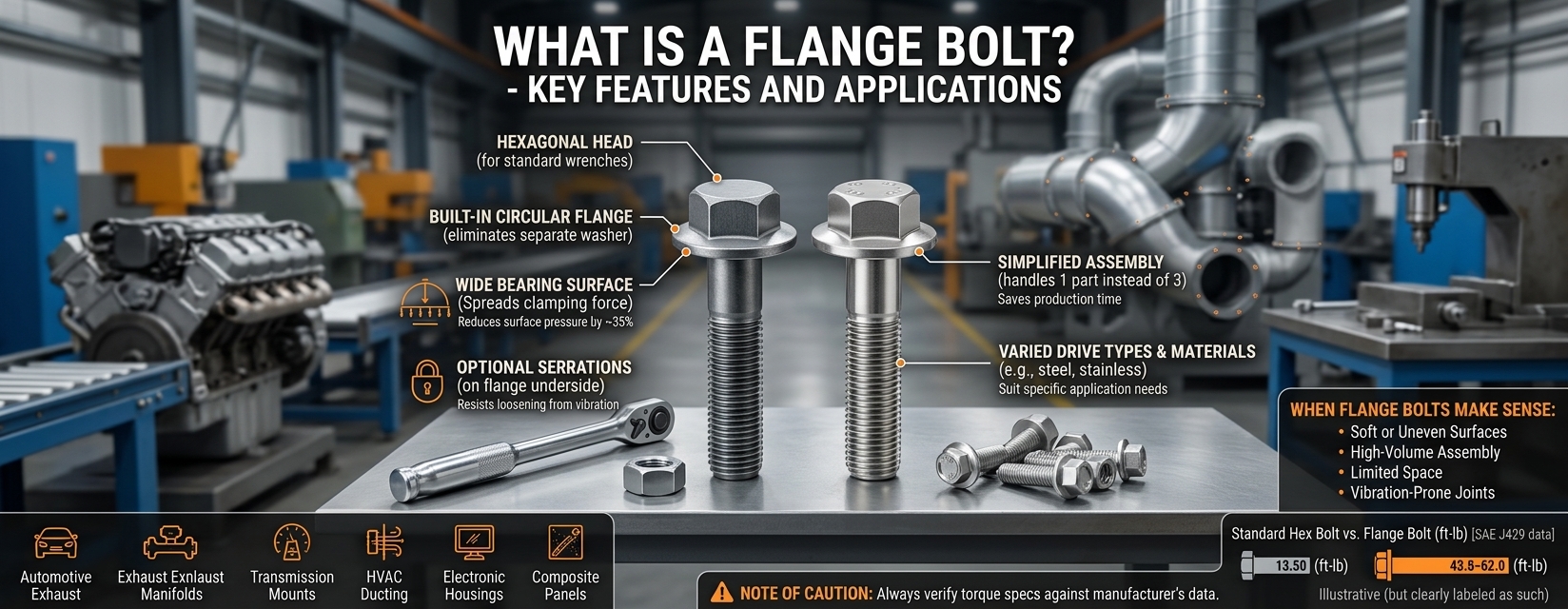

Was ist eine Flanschschraube?

Diese Konstruktion hat einige praktische Vorteile. Erstens vereinfacht sie die Montage – man muss nur noch ein Teil anstatt drei handhaben. In der Fertigung summiert sich diese Zeitersparnis schnell. Zweitens reduziert der Flansch den Flächendruck im Vergleich zu einer Standardschraube um etwa 35 %, wie Prüfdaten nach SAE J429 belegen. Dadurch eignen sich Flanschschrauben besonders für weichere Materialien wie Aluminiumgehäuse, Verbundplatten oder lackierte Oberflächen, die andernfalls gequetscht oder beschädigt würden.

Diese Konstruktion hat einige praktische Vorteile. Erstens vereinfacht sie die Montage – man muss nur noch ein Teil anstatt drei handhaben. In der Fertigung summiert sich diese Zeitersparnis schnell. Zweitens reduziert der Flansch den Flächendruck im Vergleich zu einer Standardschraube um etwa 35 %, wie Prüfdaten nach SAE J429 belegen. Dadurch eignen sich Flanschschrauben besonders für weichere Materialien wie Aluminiumgehäuse, Verbundplatten oder lackierte Oberflächen, die andernfalls gequetscht oder beschädigt würden.

Auch das Drehmoment spielt eine Rolle. Da der Flansch eine größere Auflagefläche und andere Reibungseigenschaften aufweist, benötigen Flanschschrauben typischerweise 10–15 % weniger Drehmoment als eine vergleichbare Sechskantschraube. Hier ein kurzer Vergleich:

Quelle: SAE J429 Prüfdaten

Flanschschrauben werden häufig bei Abgaskrümmern, Getriebelagern, Lüftungskanälen und überall dort eingesetzt, wo eine Lastverteilung erforderlich ist, ohne dass Unterlegscheiben benötigt werden. Sie eignen sich auch für Langlöcher oder übergroße Bohrungen, da die größere Auflagefläche ein Mitdrehen der Schraube beim Anziehen verhindert.

Wann Flanschschrauben sinnvoll sind:

● Weiche oder unebene Kontaktflächen
●Großserienfertigung, bei der die Reduzierung der Bauteilanzahl von Bedeutung ist
●Anwendungen mit begrenztem Platz unter dem Kopf
●Vibrationsanfällige Gelenke, die von der größeren Kontaktfläche profitieren.

Wichtiger Hinweis: Verwenden Sie keine Flanschschraube anstelle einer Sechskantschraube, ohne vorher das Anzugsmoment zu prüfen. Die geringere Reibung unter dem Schraubenkopf kann bei Verwendung desselben Drehmoments zu einer bis zu 20 % höheren Vorspannung als vorgesehen führen. Vergleichen Sie die Angaben daher immer mit den Herstellerinformationen.

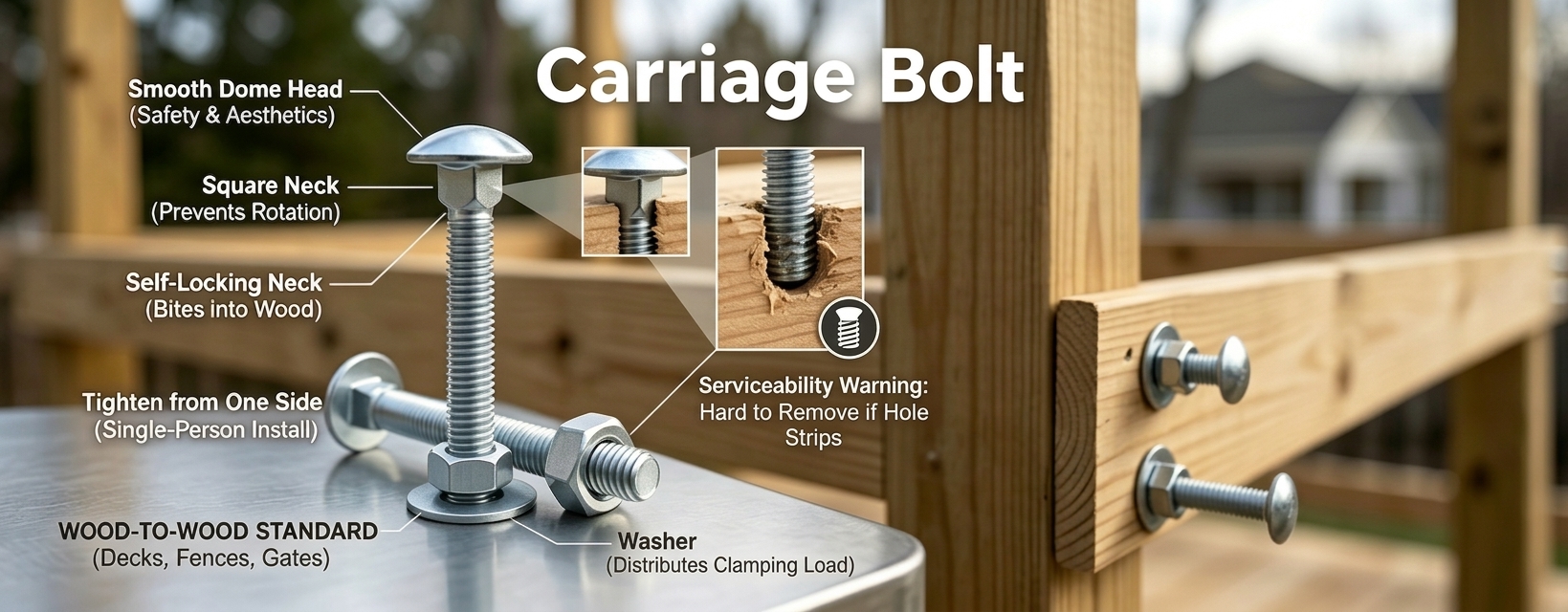

Was ist eine Schlossschraube?

A Schlossschraube Diese Schraube (auch Schlossschraube genannt) unterscheidet sich auf den ersten Blick von den anderen beiden. Sie hat einen glatten, abgerundeten Kopf ohne Antriebsschlitz oder Schlüsselfläche. Unterhalb des Kopfes befindet sich ein kurzes, viereckiges Teilstück, das etwas breiter als der Schaft ist. Wenn man die Schraube durch ein vorgebohrtes Loch schiebt und die Mutter auf der anderen Seite festzieht, greift dieses Vierkantstück in das Material und fixiert die Schraube.

Diese Konstruktion löst ein spezielles Problem: Sie ermöglicht das Festziehen einer Schraube nur von einer Seite. Da der Vierkantansatz ein Verdrehen verhindert, ist kein Gegenhalten des Schraubenkopfes mit einem Schraubenschlüssel nötig. Deshalb sind Schlossschrauben die Standardwahl für Holz-Holz-Verbindungen – etwa bei Terrassen, Zäunen, Toren, Spielgeräten und Gartenmöbeln.

Der glatte, gewölbte Kopf dient sowohl ästhetischen als auch sicherheitstechnischen Zwecken. An der Oberfläche gibt es keine Stellen, an denen Kleidung oder Haut hängen bleiben könnten, was insbesondere bei Handläufen, Sitzgelegenheiten und anderen Gegenständen, an denen man entlangstreifen könnte, wichtig ist. Je nach Bohrlochwinkel liegt der Kopf nahezu bündig oder leicht über die Oberfläche hinaus.

Schlossschrauben sind üblicherweise in folgenden Ausführungen erhältlich:

Entdecken Sie die Sinsun Hardware Dachschrauben-Serie oder kontaktieren Sie unser Ingenieurteam unter info@sinsunscrew.com für technische Datenblätter, kundenspezifische OEM-Verpackungen und kostenlose Muster in großen Mengen.

Durchmesserbereich: #10 bis 1" (M6 bis M24)
Gängige MaterialienVerzinkter Stahl, feuerverzinkt, Edelstahl
StandardsASME B18.5, DIN 603

Wo Schlossschrauben am besten funktionieren:

●Holz-zu-Holz-Verbindungen (Terrassen, Zäune, Holzrahmen)
●Holz-Metall-Verbindungen, bei denen die Kopfseite eine saubere Oberfläche benötigt.
●Spielgeräte und Außenanlagen
● Für alle Anwendungen, bei denen der Kopf unzugänglich ist oder Sie nur von einer Seite festziehen möchten.

Das Problem liegt in der Demontage. Wenn der Vierkantansatz das Holz beschädigt oder das Gewinde ausgenutzt ist, kann sich die Schraube beim Lösen der Mutter frei drehen. Daher sind Schlossschrauben in Anwendungen, bei denen die Verbindung später demontiert werden muss, weniger geeignet als Sechskant- oder Flanschschrauben.

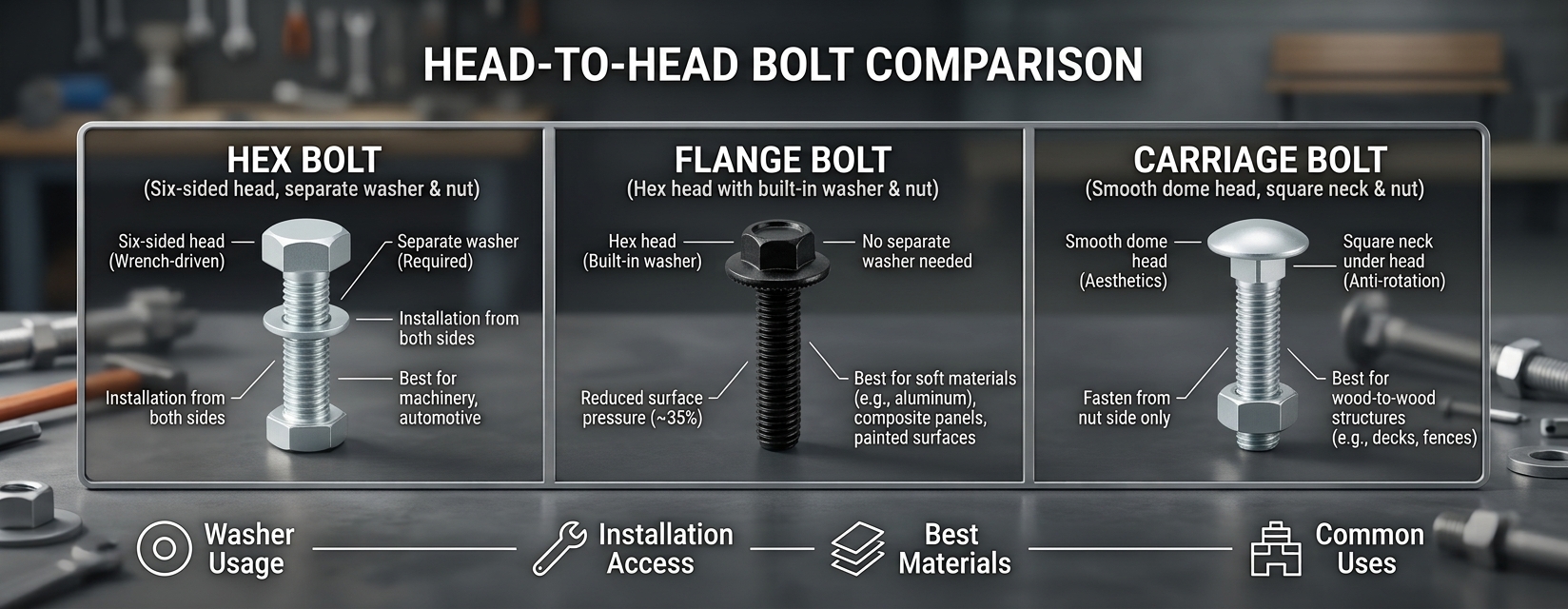

Direkter Vergleich

Hier ein direkter Vergleich der drei Bolzentypen:

Ein einfacher Entscheidungsrahmen

Wenn Sie sich nicht sicher sind, welche Schraube Sie verwenden sollen, gehen Sie diese Fragen durch:
1. Welche Materialien verbinden Sie?
Metall auf Metall: Sechskantschraube oder Flanschschraube
Holz auf Holz: Schlossschraube
Holz an Metall: Schlossschraube (wenn der Zugang von der Kopfseite eingeschränkt ist) oder Sechskantschraube (wenn beide Seiten zugänglich sind)
2. Können Sie beide Seiten des Gelenks erreichen?
Ja: Sechskant- oder Flanschschraube
Nein: Schlossschraube
3. Ist die Kontaktfläche weich oder anfällig für Beschädigungen?
Ja: Flanschschraube (der integrierte Flansch verteilt die Last)
Nein: Die Sechskantschraube funktioniert einwandfrei.
4. Muss die Verbindung später wieder demontiert werden?
Ja: Sechskant- oder Flanschschraube
Nein: Eine Schlossschraube ist zulässig.
5. Sind Vibrationen ein Problem?
Ja: Flanschschraube (größere Auflagefläche) oder Sechskantschraube mit Sicherungsscheibe
Nein: keiner der drei
